توضیحات محصول:

فونیکس ورژن BMS یک سیستم مدیریت هوشمند جامع و یکپارچه سخت افزاری و نرم افزاری است که جهت کنترل و مانیتورینگ المان های محیطی، امنیتی، نظارتی اتاق های سرور و دیتا سنتر ها طراحی و تولید شده است. یکپارچه سازی سیستم های کنترل المان های محیطی و سیستم کنترل دسترسی، سیستم نظارت تصویری، سیستم اعلان و اطفا حریق توانایی منحصر به فردی است که این سیستم ارایه می دهد که دارای دو نوع کیسینگ دیواری و رکمونت می باشد.

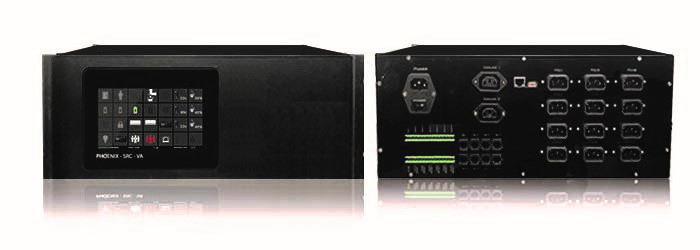

شرح فنی سیستم کنترل و مانیتورینگ اتاق سرور Phoenix BMS/DCIM Datacenter ارگ

مشخصات سخت افزاری Phoenix BMS/DCIM Datacenter

محصول ورژن BMS دارای 3 زیر محصول با مشخصات زیر می باشد :

امکانات 3 ورژن فونیکس BMS در پشتیبانی از پروتکل ها و نرم افزار ها و یکپارچه سازی ها :

سیستم کنترل منطق 3 ورژن فونیکس BMS :

بررسی مشخصات اختصاری سخت افزاری و نرم افزاری PHOENIX BMS/DCIM Datacenter

بررسی مشخصات اختصاری سخت افزاری و نرم افزاری Phoenix Micro

	capacitive touch panel 2.8 . 3.5
	Processor: 2Core 240 MHz
	Built in HMI System
	Storage: Micro SD(TF) card slot, 4Mb Flash
	Connectivity: LAN, WIFI, Bluetooth, SD-Card RF, RS232, RS485
	Internal Data Logger System
	Up to 32 Customizable Dashboard
	Up to 500 Customizable control Variables
	Enhanced and convenient scene editor
	2Layer PLC System Technology
	Enhance Real time BASIC Parser
	Fast Expression Evaluator
	AI Technology: ANN
	Direct connection to ARG Smart Touch Panel
	Fan less
	Easy user interface
	Provides a reliable foundation for ARG System
Functions:  Switching, Dimming, Slider, Blind, RGBW control element, Step switch, Scene switch, Display element, Audio control element With scene function, logic functions, presence simulation and time programs
Express settings: Switching, toggling, dimming (single/dual-surface), blind (single/dual surface), scenes
Extended settings: Switching, dimming, value output, scene control (recall/store a scene), blind, shift register (stepwise, without steps), RGB lighting (RGB, RGBW), multiple operation in which you can define various functions manually (4 objects - on/off, up/down, recall scene, store scene, percentage, unsigned value), delay mode, color temperature control. For all function a distinction can be made between short and long operation
General: Scene group, logic function (AND; OR, XOR, threshold comparator, format converter), indication behaviors, locking function

مشخصات نرم افزار مرکزی

نمونه پلان داشبورد و گزارش گیری پروژه ها

نمونه داشبوردهای اتاق سرور و دیتاسنترها در نرم افزار تحت ویندوز

نمونه گزارش گیری از یک سنسور آنالوگ

نمونه داشبورد یک اتاق سرور در نرم افزار تحت وب

نمونه پلان اتاق سرور و جا نمایی سنسورها در نرم افزار

بررسی اختصاری سیستم پیشنهادی

سیستم کنترل و مانیتورینگ ارگ  BMS - SRCبا تکنولوژی نوین، با راه حل های متفاوت و قابلیت استقرار بر روی شبکه کامپیوتر و یا با ارتباطات صنعتی امنیت و کنترل مورد نیاز یک اتاق سرور را ایجاد نموده است.
مجموع رفتارهای این سیستم در جهت ایجاد محیط امن و مطمئن، رضایتمندی مسئولین و مدیران، افزایش عمر مفید تجهیزات اتاق سرور، افزایش کارایی و بهره وری، کاهش خرابی تجهیزات، عدم وابستگی به مانیتورینگ دائمی اتاق وکنترل آن، ارتقاء تکنولوژی و زیبایی اتاق سرور و در نهایت صرفه جویی در تمام هزینه های فوق می باشد.
در شکل زیر آسیب های وارد آمده به اتاق های سرور و تاثیر استفاده از سیستم کنترل و مانیتورینگ ارگ – فونیکس- به وضوح اهمیت و کارایی این سیستم را نمایان می سازد.

لایه فیزیکی امنیت اتاق سرور شامل 6 بخش می باشد :

بسیاری از حوادثی که در اتاق های سرور رخ می دهند قابل پیشگیری می باشند. پایش و مانیتورینگ عوامل محیطی اتاق سرور یکی از مهمترین وظایف مسئولین اتاق سرور است. تجهیزات مورد استفاده در شبکه های امروزی به صورت بسیار گسترده از امکانات استاندارد پایش و مانیتورینگ مربوط به المان های حیاتی بهره می گیرند و از سیستم هایی مانندEmail , SNMP , http telnet و .... جهت ارسال و دریافت اطلاعات استفاده می نمایند. المان های مهم پایش، کنترل و مانیتورینگ ارگ شامل موارد زیر می باشند:

مشخصات فنی SUPER PLC

	capacitive touch panel 2.8 . 3.5
	Processor: 2Core 240 MHz
	Built in HMI System
	Storage: Micro SD(TF) card slot, 4Mb Flash
	Connectivity: LAN, WIFI, Bluetooth
	SD-Card, RF, RS232, RS485
	Internal Data Logger System
	Up to 32 Customizable Dashboard
	Up to 500 Customizable control Variables
	Enhanced and convenient scene editor
	2Layer PLC System Technology
	Enhance Real time BASIC Parser
Fast Expression Evaluator
AI Technology: ANN
Direct connection to ARG Smart Touch Panel
Provides a reliable foundation for ARG System
Functions:  Switching, Dimming, Slider, Blind, RGBW control element, Step switch, Scene switch, Display element, Audio control element With scene function, logic functions, presence simulation and time programs
A Distinction can be made between short and long operation
INPUT/ OUTPUT : 16 DIGITAL / 16A/ 7A/ 10A 8*2 ADJUSTABLE ANALOUGE INPUT 8*2  ADJUSTABLE  DIGITAL INPUT 4 ANLOUGE OUTPU 0-10 (OPTIONAL)

مشخصات فنی انواع ABM

 ABM مخففARG BMS Module  می باشد و از خانواده PLC های طراحی شده در شرکت ارگ جهت اتوماسیون و هوشمندسازی ساختمان و دیتا سنترها می باشد. ساختار کلی این دستگاه قابلیت دریافت اطلاعات از انواع سنسورهای صنعتی و موجود در بازار را فراهم می آورد. اطلاعات دریافت شده را با توجه به تنظیمات اعمال شده بررسی نموده و در صورت لزوم فرآیندهای طراحی شده توسط سیستم PLC داخلی را اعمال می نماید. در نهایت خروجی متناسب را به پورت های خروجی دستگاه ارسال می کند وکلیه اطلاعات در تمامی مراحل به صورت خود کار بر روی خروجی دستگاه جهت ارسال به سیستم های بالاتر شامل Phoenix و نرم افزار مانیتورینگ ارسال می گردد.

• انواع ABM

با توجه به گستره عملیاتی ABM  جهت سهولت کاربری و استفاده مناسب در کاربردهای متفاوت ABM  در ورژن های مختلف طراحی و تولید گردیده است و به شرح زیر می باشند :

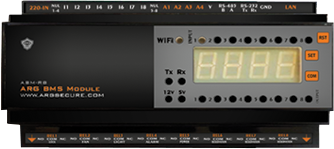

	ABM O16
	16 ISOLATE DIGITAL OUTPUT 10 A

	ABM R8D81A4
	8 DIGITAL INPUT 12/24 V
	4 ANALOGUE INPUT 0-10 A
	8 ISOLATE DIGITAL OUTPUT 10 A

	ABM R8D82A4
	8 DIGITAL INPUT 220 V
	4 ANALOGUE INPUT 0-10 A
	8 ISOLATE DIGITAL OUTPUT 10 A

	ABM R8D42D41A4
	4 DIGITAL INPUT 220 V
	4 DIGITAL INPUT 12/24 V
	4 ANALOGUE INPUT 0-10 A
	8 ISOLATE DIGITAL OUTPUT 10 A

	AMP 16
	16 ISOLATE DIGITAL OUTPUT 16 A

	ABM AQS
	Air Quality system
	gas detection sensor (CO or CO2 or Ch4)

	AGM
	GSM Gateway

	AMU
	ماژول تجمیع اطلاعات PLC
	دارای امکان ارسال اطلاعات توسط RS485

	ABM D2A
	وظیفه ساخت خروجی آنالوگ تا 10 ولت جهت کنترل شیر برقی و اکچویتور ها

	ABM - RTD
	وظیفه خواندن اطلاعات سنسورهای PT100 ؛ PT1000 - سنسورهای 4-20 میلی آمپر

	ABM – 2P/NET
	دارای 2 پورت قابل تنظیم- امکان ارسال و دریافت اطلاعات توسط RS485 و تحت شیکه

مشخصات و بررسی نرم افزار مرکزی

• مجهز به PLC داخلی

سیستم تعریف شرط و تحلیل بلاک های منطقی و اجرای قوانین دینامیک در سطح متغیرها و ورودی خروجی ها
سیستم تعریف سناریو بر اساس زبان شبه پاسکال و اجرای هر سناریو در Thread جداگانه
امکان برنامه ریزی PLC داخلی ABM (دستگاه PLC سخت افزاری ساخت شرکت ارگ) به صورت سیستم
امکان برنامه ریزی PLC داخلی ABM توسط رابط کاربری پیشرفته

• مجهز به  HMI داخلی

دارای رابط کاربری بسیار پیشرفته و ساده
امکان نمایش داشبورد های متفاوت
امکان طراحی داشبورد بر روی دستگاه بدون نیاز به هیچ گونه نرم افزار رابط
امکان پایش کلیه قسمت های دستگاه توسط رابط کاربری پیشرفته

• مجهز به سیستم داخلی scada

امکان تعریف انواع متغیرهای ورودی و خروجی شامل سنسورها، تایمرها، ورودی از انواع پروتکل ها و خروجی های متفاوت به صورت دینامیک توسط رابط کاربری پیشرفته
امکان فرمول نویسی برای هر متغیر
امکان طراحی داشبورد با رابط کاربری بسیار پیشرفته و ساده
ذخیره سازی اطلاعات متغیرها بر روی دستگاه
ارسال بلادرنگ اطلاعات به سرور
ارسال اعلان های کاملا دینامیک در قالب SMS و Email

• امکان ارسال و دریافت اطلاعات از انواع پروتکل های صنعتی

ModBus – BacNet – LonWork - SNMP

• امکان اتصال به دستگاه ABM,AMU,ACB (ساخت شرکت ارگ)

• امکان اتصال به انواع  PLC های داخلی

• مجهز به سیستم تغییر وضعیت هوشمند

جهت اعمال سناریوهای متفاوت در شرایط متفاوت مانند وضعیت حفاظت فعال، حضور، مسافرت، غیر فعال، آتش سوزی، حوادث، جنگ

• قابلیت اتصال به نرم افزار Scada

• سیستم کنترل و نظارت تصویری

سیستم فوق به انواع دوربین ها ی تحت شبکه متصل می گردد و امکان نمایش همزمان چهار دوربین را دارا می باشد .
لذا این سیستم جهت پایش دوربین ها توسط فونیکس و عکس برداری از وقایع استفاده می گردد .

• سیستم کنترل دسترسی

کنترل تردد به عنوان ابزاری فعال جهت تایید یا رد ورود و خروج از مکان هایی خاص مانند دیتا سنتر ها بکار می رود . سیستم های امروزی بسیار بیشتر از محدودیت دسترسی برای یک فضا عمل می کنند. دلایل مشهود برای کنترل کردن تردد - جلوگیری از دسترسی بدون اجازه افرادی که امکان دزدیدن یا آسیب رساندن به دارایی و یا صدمه رساندن به افراد را دارند- دقیقاً آغازگر یک منطق عقلایی برای توجیه هزینه یک سیستم کنترل تردد می باشد. بهبود بازدهی کارکنان و محدودیت ایجاد مسئولیت برای آنها دلایل مهم دیگری هستند که به طور معمول ضرورت گسترش این سیستم ها را توجیه می کنند.
سیستم های کنترل تردد دیتا سنتر ها با بهره گیری از سیستم های بیومتریک امن و ایمن می شوند. المان های بیومتریک پیشنهادی اثرانگشت و تشخیص و شناسایی چهره می باشد.

بررسی شرایط و المان های محیطی دیتاسنتر

شرایط محیطی تاثیر گذار بر آسیب های اتاق های سرور در موراد زیر مورد بررسی قرار می گیرند :

دما
رطوبت
گرد و غبار
تشخیص وزش باد
UPS و برق
ولتاژ و جریان
وضعیت درب
حرکت
نشت آب
شکست شیشه
لرزش و ضربه
تشخیص گاز

دما

بررسی تاثیر افزایش دما در اتاق های سرور :
افزایش بی رویه دما با تاثیر بر سخت افزار ها موجب کاهش عمر مفید تجهیزات می گردد.
افزایش دما موجب تخریب قطعات حساس الکترونیکی همچون پردازنده ها و ماژول های حافظه می گردد.
افزایش دما همچنین باعث کاهش راندمان سیستم ها می گردد.
بنا به استاندارد ها، تجهیزات شبکه و سرورها نباید در دمای بیش از 30 درجه سانتیگراد به کار گرفته شوند.

رطوبت

  بررسی تاثیر افزایش رطوبت در اتاق های سرور :

افزایش بیش از حد رطوبت موجب میعان نم موجود در هوا به صورت قطرات مایع می شود که خود باعث ایجاد خوردگی و یا اتصال الکتریکی بین مدارات الکترونیکی می گردد.
کاهش بیش از حد رطوبت به واسطه تولید الکتریسیته ساکن در محیط اطراف موجب تخلیه الکتریکی شده که باعث تخریب قطعات حساس الکترونیکی می گردد.
قابل توجه است که رطوبت نسبی نسبت مستقیمی با دما دارد بنابرابن مانیتور کردن دما و رطوبت به طور همزمان الزامیست.

گرد و غبار

 بررسی تاثیر وجود گرد و غبار در اتاق های سرور :

تجمع تدریجی گردو غبار بر روی مدارات الکترونیکی بدلیل وجود ذرات رسانا باعث هدایت الکترونیکی و اتصال کوتاه بین قسمت های نزدیک به هم بر روی بردها می شود.
شکل گیری لایه گردو غبار روی اجزا و عناصر الکترونیکی مانند یک لایه حرارتی عمل می کند که باعث افزایش دما و در نتیجه باعث کاهش سرعت پردازش و طول عمر این قطعات می شود.
علاوه بر ذرات معلق بخش دیگری از آلاینده های هوا شامل گازهایی مانند اکسید های گوگرد و ازت می باشند، این گازها به خصوص ترکیبات گوگرد منجر به خوردگی در اتصالات مسی و نقره ای موجود در مدارات می شود.
تشخیص وزش باد
در اتاق های سرور که عامل افزایش دما، خسارات جبران ناپذیری به تجهیزات مستقر درآن فضا وارد می نمآید، کنترل و مانیتورینگ عملکرد صحیح کولر ها و هواساز ها بسیار مهم می باشد.
در صورت عدم وجود پروتکل ارتباطی در این دستگاه ها، جدا از کنترل وضعیت برق رسانی، کنترل و مانیتورینگ عامل تشخیص وزش باد خروجی قابل اطمینانی را به کارفرما اعلام می نماید.
در اتاق سرور ها و دیتاسنترهایی که نیاز به ایجاد و حفظ فشار هوا می باشد، یکی از عوامل موثر کنترل و تشخیص وزش باد است.

یو پی اس و برق

قطع ناگهانی برق در تجهیزات اتاق سرور نظیر روترها و سوئیچ و سرورها و ... باعث اختلال در اکثر فعالیت های این دستگاه ها شده و در برخی موارد ادامه کار آن ها را کاملا از بین می برد، از این رو وجود UPS در اتاق سرور یک امر ضروری است.
کنترل و مانیتورینگ وضعیت UPS ها در اتاق سرور ها به اندازه وجود آن ها الزامی و ضروری می باشد، آگاه شدن از میزان ولتاژ و جریان ورودی و خروجیUPS  و میزان زمان باقی مانده جهت استفاده از UPS  میتواند به روند کارکرد و تصمیم گیری مسئولین اتاق سرور موثر واقع گردد.

ولتاژ و جریان

با توجه به این که تمام تجهیزات الکترونیکی در مقابل نوسانات برق آسیب پذیرند ، از این رو کنترل و مانیتورینگ میزان ولتاژ و آمپر در اتاق سرور یک امربدیهی می باشد.
نوسانات علاوه بر وارد کردن خسارات به تجهیزات اتاق سرور موجب مختل شدن بخش بزرگی از فعالیتهای سازمان ها که وابسته به اطلاعات است ، می گردد.
با کنترل و مانیتورینگ میزان ولتاژ و آمپر علاوه بر جلوگیری از خسارات احتمالی می توان از نوع کارکرد تجهیزات و یا خرابی احتمالی قطعات مطلع شد.

درب

با توجه به اهمیت و ارزش اطلاعات در هر سازمان کنترل تردد در اتاق سرور ها و دیتا سنترها اهمیت ویژه ای دارد ،کنترل ورود و خروج افراد و ثبت زمان تردد آنان به لحاظ امنیتی یک امر ضروری است.
علاوه بر بحث امنیتی، تردد بیش از حد در اتاق سرور ها و باز و بسته کردن بیش از حد درب اتاق سرور ها موجب تغییر دمای اتاق می گردد که خود تاثیرات منفی روی تجهیزات خواهد داشت.

حرکت

اطلاعات هر سازمان سرمایه ی اصلی آن سازمان محسوب می گردد از این رو تردد و حرکت در اتاق سرور از اهمیت ویژه ای برخوردار است.
کنترل حرکت در اتاق های سرور و دیتا سنترها علاوه بر بحث امنیتی از نظر صرفه جویی انرژی قابل توجه است.
حضور افراد در اتاق سرور و استفاده از سیستم روشنایی باعث افزایش دمای اتاق می گردد از این رو سیستم های خنک کننده زمان بیشتری روشن می مانند تا دمای محیط مناسب گردد ، با استفاده از سیستم کنترل و مانیتورینگ اتاق سرور و سنسور حرکت می توان از این افزایش مصرف انرژی جلوگیری کرد.

نشت آب

بدیهی است که آب می تواند به کلیه سیستم ها و دستگاه های الکترونیکی آسیب جدی وارد نماید از این رو نشت آب می تواند خسارات جبران ناپذیری به اتاق سرورها وارد نماید و خطر آتش سوزی را نیز به همراه دارد، در نتیجه می تواند فعالیت سازمان ها و شرکت ها را مختل کند.
در اتاق سرورها و دیتا سنترهای بزرگ انواع سیستم های خنک کننده به آب وابسته اند حتی در سیستم های جدید طی کارکرد مداوم تولید قطرات آب می کنند که یک خطا می تواند به کلیه تجهیزات موجود در اتاق سرور ها آسیب وارد کندکه برای حل این موضوع از سنسور نشت آب می توان بهره برد.

شکست شیشه

در پروژه هایی که اتاق سرور برخلاف استاندارد های طراحی این فضا دارای پنجره می باشد و به وسیله شیشه از محیط بیرونی جدا شده است، ممکن است افراد غیر مجاز از طریق شکستن شیشه وارد فضا شوند. به همین دلیل امکان جلوگیری از این اقدام به این وسلیه ممکن می باشد.
علاوه بر عامل دسترسی غیر مجاز، شکست شیشه باعث ایجاد شرایط غیر استانداردی به لحاظ تغییر دما، فشار، گرد و غبار و ... می گردد.

لرزش و ضربه

عامل لرزش رک در اثر بازکردن ناگهانی یا با فشار در رک ایجاد می گردد و به لحاظ کنترل دسترسی های غیر مجاز المان کنترلی مهمی بشمار می آید.
با توجه به اهمیت تجهیزات مستقر در رک ، حرکت رک ها بر اثر لرزش و یا ضربه وارده، باعث ایجاد اختلال در عملکرد سیستم های مذکور می گردد.

تشخیص گاز

در اتاق های سرور یا مانیتورینگ که افراد متخصص جهت کنترل و نگهداری در این فضاها مستقر می باشند، نشت و یا وجود برخی از گازها استفاده از آن فضا را برای کاربر خطرناک و یا محیط را در معرض خطر قرار می دهد.
استفاده از این سنسور در اتاق هایی که جهت اطفا حریق از گاز co2 استفاده می کنند نیز بسیار پراهمیت می باشد.
این دستگاه قابلیت تشخیص گازهای متان ، دی اکسید کربن، منوکسید کربن، آمونیاک، سطح اکسیژن را دارا می باشد.

علل نیاز به سیستم های کنترل و مانیتورینگ دیتاسنتر

بر اساس بررسی های Capitoline که رهبر بازار در بررسی مراکز داده و اتاق های سرور است ، بیش از 170 مرکز داده با بیش از 70.000 متر مربع فضا، در طول چند سال گذشته مورد بررسی قرار گرفته و نتایج بررسی نشان می دهد که می توان توسط مدیریت بهتر و آموزش بهتر کارکنان از بسیاری مشکلات اجتناب کرد. آسیب های وارد آمده به اتاق های سرور در یک دسته بندی به شرح زیر می باشد :

در بررسی مراکز داده و اتاق های سرور آسیب هایی جبران ناپذیر در کشورهای مختلف به شرکت ها وارد آمده است و این مهم، چرایی استفاده از سیستم های کنترل و مانیتورینگ یکپارچه را واضح تر می کند. در ادامه به چند آسیب پرداخته شده است :
93 درصد شرکت هایی که به اتاق سرورشان آسیب وارد آمد تا 5 سال مقدار قابل توجهی از کسب و کارشان را از دست دادند. (اداره کار ایالات متحده)

43 درصد از کسب و کارها در ایالات متحده پس از این اتفاق هرگز آغاز به فعالیت نکردند و 29 درصد در عرض دو سال بسته شدند. (دانشگاه Wisconsin )
آسیب های اتاق های سرور تنها در شرکت های کوچک اتفاق نمی افتد.
خطا در سیستم تهویه به عنوان اولین عامل افزایش بیش از حد دما و غیر فعال شدن سرورها  شناخته می شود.
افزایش مصرف انرژی به 39 درصد در طول پنج سال به علت افزایش بیش از حد دما و کاهش کارایی قطعات.
در صورت از کار افتادن سیستم کولینگ دما با نرخ 10 درجه در هر 8 دقیقه  افزایش می یابد.
هر 10 درجه افزایش دما بالای 20 درجه موجب کاهش 50 درصدی کارایی و اطمینان می گردد.
رفع ایراد به طور متوسط بین نصف روز تا 3 روز طول کشیده است.

مشخصات فنی سنسورها

ARG H\S\T & H
سنسور تشخیص دما و رطوبت
کاربرد:  سنسور نمایش میزان دما و رطوبت محیط
مشخصات فنی	تکنولوژی سنسور
این ماژول دما و رطوبت در حقیقت در درون خود از یک سنسور رطوبت خازنی و یک ترمیستور برای اندازه گیری دما استقاده می کند و دارای مداری برای تبدیل مقادیر به صورت دیجیتال است و برای خواندن مقادیر شما نیازی به پین های آنالوگ میکرو نخواهید داشت. تنها نکته ای که در کار با این سنسور باید رعایت شود ، زمان بندی دقیق در هنگام خواندن مقادیر از سنسور است و نکته ای که برای این سنسور یک عیب محسوب می شود ، اینست که اطلاعات هر 2 ثانیه یکبار قابل خواندن است. اما محاسن دیگر این سنسور باعث شده تا این سنسور به صورت گسترده استقاده شود.	ولتاژ کاری 3 الی 5 ولت
	ماکزیمم جریان 2.5 میلی آمپر
	ماکزیمم سرعت نمونه برداری: 1 Hz(هر ثانیه یکبار)
	اندازه بدنه : 15.5*12*5.5 mm
	دارای 4 پایه با فاصله 0.1 اینچ از یکدیگر
	محدوده دمایی: 20- تا 85+
	محدوده سنجش رطوبت: 0 تا 100 درصد

حسگر درب
کاربرد:  این سنسور شامل حسگرهای قوی و دقیق  برای تشخیص باز و بسته بودن درب است. سنسور درب غالباً در اندازه های کوچکی تعبیه شده اند تا بتوان آن را به راحتی در پارکینگ ها و یا پنجره منازل و یا سطوح مختلف نصب و راه اندازی کرد. همچنین این دستگاه بسیار کم وزن و سبک است و حمل آن به راحتی صورت می گیرد بدون آن که فضای زیادی اشغال کند و یا به زیبایی محیط لطمه ای بزند . این سنسور از دو قسمت اصلی تشکیل شده اند که شامل بخش اصلی که خود سنسور است به علاوه یک ماژول کوچکتر.  برای استفاده از سنسور درب و پنجره تنها قسمت کوچکتر آن روی بخش ثابت پنجره و قسمت بزرگتر را به قسمت متحرک پنجره متصل کنید.
تکنولوژی:
سنسور درب و پنجره انرژی خود را از  طریق  برق 12 ولتی تامین می کنند. این سنسور از مقاومت بسیار بالایی در برابر محیط های بیرونی از خود نشان می دهند و اما جنس این محصول از , پلاستیک با کیفیت بالا می باشد همچنین راه اندازی ان بسیار ساده می باشد.

ARG H\S\T
سنسور تشخیص دما
کاربرد: این حسگر دما به دلیل داشتن شرایط کار در رطوبت بالا بیشترین کاربرد را برای تشخیص دمای مایعات دارد.
تکنولوژی سنسور
از این سنسور میتوان در غالب های مختلف استفاده کرد. مثلا آن را در میله هایی با طول های متفاوت جایگیری کرد برای تشخیص مقدار دمای مایعات.
Temperature	Resistance
30-	414698
20-	221088
10-	122431
0	70203
10	41567
20	25350
30	15887
40	10211
50	6718
60	4517
70	3099
80	2166
90	1541
100	1114
120	609

(MPU)
حسگر لرزش
کاربرد: حسگر تشخیص ضربه و یا لرزش مناسب برای نقاط حساس و یا دستگاه هایی که به ضربه و یا لرزش حساس هستند. از این سنسور جهت موارد امنیتی نیز میتوان استفاده کرد.
تکنولوژی:
MPU  محصول invensense شامل مجموعه شتاب سنج و gyro با دقت بالا (16 بيتي) ميباشد. همچنين داراي بافر FIFO  با ظرفيت 1024 بايت و سنسور دما با رنج اندازه گيري 40- تا 85+  درجه سانتيگراد ميباشد. این ماژول با تجمیع و ترکیب یک ژیروسکوپ محور با یک شتاب سنج 3 محور روی یک چیپ سیلیکونی و بهره گیری از یک پردازشگر دیجیتال حرکت، قادر است الگوریتم های پیچیده 9 محوری را اجرا کند. این ویژگی بسیاری از مشکلاتی را که در تنظیم محور افقی در سنسورهای مجزا ایجاد می گردد را بر طرف خواهد ساخت. برای دستیابی به دقت بالای اندازه گیری در حرکتهای کند و حرکتهای سریع در سنسور MPU-6050 امکانی فراهم شده تا کاربر بتواند بازه اندازه گیری را متناسب با شتاب یا سرعت زاویه ای تغییر دهد. بدین منظور در قسمت ژیروسکوپ سنسور چهار بازه 250±، 500±، 1000± و 2000± درجه در ثانیه و در قسمت شتاب سنج سنسور چهار بازه 2g، ±4g،±8g،±16g±  برای کاربر قابل انتخاب خواهد بود.
مشخصات:
خروجی دیجیتال داده Motion Fusion در 6 یا 9 محور با فرمت داده به صورت ماتریس چرخش، Quaternion، زاویه اویلر و یافرمت داده خام ژیروسکوب 3 محور با حساسیت تا 131 کم ارزشترین داده بر هر درجه در ثانیه LSBs/dps با چهار بازه اندازه گیری 250±، 500±، 1000± و 2000± درجه در ثانیه. شتاب سنج 3 محور با رنج قابل برنامه ریزی برای 4 بازه 2g، ±4g، ±8g، ±16g± . موتور پردازش دیجیتال حرکت (DMP) با توانایی اجرای الگوریتمهای پیچیده Motion Fusion، سنکرونسازی زمانی سنسور و تشخیص نوع حرکات. دارای الگوریتم های داخلی مورد نیاز برای بایاس در زمان run-time و نیز قابلیت کالیبراسیون قطب نما، بدون نیاز به دخالت کاربر. دارای سنسور دماسنج داخلی با خروجی دیجیتال. دارای وقفه های قابل برنامه ریزی با قابلیت پشتیبانی از تشخیص حرکات مانند ضربه، حرکات ناگهانی، بالا و پایین رفتن، سقوط آزاد، حرکت با شتاب های بالا، بدون حرکت، همچنین برای تشخیص ضربات و تشخیص لرزش وقفه مجزا در نظر گرفته شده است. دارای مدار Timing داخلی با تغییرات فرکانسی به میزان 1 درصد در تغییراتی به میزان کل رنج دمای کاری. قابلیت تحمل شوکهای مکانیکی تا 10000g
مشخصات فنی
Model: MPU-6050 module/development board (Three-axis Acceleration + three axises Gyroscope)
Chip:MPU-6050
Power supply :3-5v (internal low dropout regulator)
Communication modes: standard IIC communication protocol
The gyroscope built-in 16bit AD converter, 16-bit data output
Acceleration range: +_2, +_4, +_8, +_16g
Gyro range: ±250 500 1000 2000  0/s
Technology:Immersion Gold PCB,Machine welding process to ensure quality
standard 2.54mm pin spacing

Smoke Detector
حسگر دود و آتش
کاربرد:  اين آشكارساز براي تشخيص انواع آتش‌هاي دودزا مناسب بوده و به ویژه براي استفاده در سیستم‌های دزدگیر طراحی شده است. این دستگاه برای اماكن عمومي، منازل و كارخانجات قابل استفاده می‌باشد.
تکنولوژی:
پس از برقراري تغذيه، چراغ LED دستگاه هر 2 ثانيه چشمك مي‌زند كه اين عمل نشان‌دهنده فعال بودن دستگاه بوده و پس از 10 تا 15 ثانيه دستگاه آماده به كار مي‌باشد. با وقوع حریق و پس از تشخيص دود، آشكارساز عمل کرده و ضمن روشن شدن چراغLED ، کنتاکت خروجي از حالت نرمال تغيير وضعيت مي دهد. با رفع حریق و برطرف شدن اثر دود، آشکارساز به طور خودکار به حالت عادی باز می‌گردد. در این حالت چراغ LED آشکارساز مجددا چشمک‌زن شده و کنتاکت خروجی به حالت نرمال برمی‌گردد. قابل توجه است که کنتاکت خروجی به گونه‌ای طراحی شده که برای حالت کار نرمال، “بسته” و برای حالت آلارم، “باز” باشد.
طريقه نصب :
ولتاژ تغذیه 12 ولت باید به پایه های 1و 6 آشکارساز وصل شود(مثبت پایه 1و منفی پایه 6).هنگامی که آشکارساز بر روی پایه نصب شده باشد، ولتاژ 12 ولت در ترمینال های 2 و 5 برقرار می گردد، که می تواندبه عنوان خروجی کمکی برای تغذیه آشکارساز بعدی و یا مدار هشدار دهنده مورد استفاده قرار گیرد. کنتاکت خروجی برای فرمان به مدار هشداردهنده باید از پایه های3 و 4 گرفته شود. برای اینکه یک مدار هشداردهنده بتواند از چند آشکارساز فرمان بگیرد، باید پایه شماره 3آشکارساز ها به یکدیگر و پایه شماره 4 آنها به یکدیگر وصل شوند.
مشخصات فنی:
ولتاژ تغذيه	10 – 14  VDC
جريان مصرفي در حالت نرمال	2 mA @ 12 VDC
جريان مصرفي در حالت آلارم	50 mA @ 12 VDC
حداكثر جريان مجاز كنتاكت خروجي	500 mA @ 12 VDC
زمان پاسخ	<  10 sec
ابعاد (با پایه)	54 × 100 mm
وزن (با پایه)	~ 110 gr

H / S / V-A
سنسور ولتاژ و جریان
کاربرد: این ماژول بسیار کاربردی جهت تشخیص مقدار ولتاژ 1 یا 3 فاز و یا تشخیص مقدار جریان عبوری 1 فاز و یا 3 فاز دستگاه ها استفاده می شود.
تکنولوژی:
ورودی ولتاژ (Max 500 Vac) و جریان (Max 5 Aac) بدون اتصال PT  و CT خارجی
امکان شبکه کردن چندین ماژول (ماکزیمم 247  ماژول) روی Bus دو سیمه
خروجی آنالوگ 20~4 mA یا 10/5~0 ولت
خروجی سریال RS 232 و RS485 (ModBus - RTU)
به همراه نرم افزار جهت تنظیمات و کالیبره و مانیتورینگ
قابلیت اتصال به … , Indicator , HMI , PC , PLC
تغذیه ایزوله از ورودی ها و خروجی ها 1 KVac
قابلیت مانیتورینگ تمامی پارامترهای دستگاه
قابلیت اتصال CT و PT خارجی
یک کانال ورودی دیجیتال
یک کانال خروجی رله
مشخصات اصلی محصول:
نام محصول	ترانسمیتر برق ACمولتی
نوع جعبه	ریلی
ابعاد جعبه	80*160*118
کمیت الکتریکی	ورودی جریان AC
خروجی  CT	30mA ~5A ac
مقاومت ورودی	0.015
دقت	%0.5FS
شنت خارجی	0.6~75mV
کمیت های اندازه گیری:
کمیت الکتریکی	ورودی ولتاژ AC
رنج ورودی	30~500v AC
مقاومت ورودی	1.2M
دقت	%0.5FS
شنت خارجی	0.6~75mV
رنج ورودی	30~500v AC
مشخصات خروجی آنالوگ:
خروجی ولتاژقابل تعریف در	0~10V
تعداد خروجی آنالوگ	2 خروجی
خروجی جریانقابل تعریف در	0~20mA
درجه تفکیک خروجی آنالوگ	12Bit

حسگر تشخیص حرکت
کاربرد: این سنسور قادر به تشخیص اشخاص و هرگونه حرکت جهت مسائل امنیتی میباشد. و به دلیل داشتن رله میتوان سناریوهای مدنظر را نیز بر روی سنسور پیاده سازی کرد.
تکنولوژی:
سریع و قابل اطمینان
با قابلیت تشخیص حیوانات خانگی
تشخیص حرکت آهسته و سریع
با قابلیت تنظیم حساسیت
تکنولوژی ضد هشدار کاذب
سنسور جبران دمای دیجیتال
نصب آسان،استفاده آسان
دارای ورودی 12 ولت

حسگر تشخیص نشت آب
کاربرد: از این سنسور جهت تشخیص نشتی آب استفاده میشود. که معمولا نزدیک دستگاه هایی که احتمال نشتی در آن ها زیاد است مانند کولر ها نصب می شود.
تکنولوژی:
حسگر تشخیص نشت آب دیجیتال
حسگر تشخیص نشت آب نقطه ای
ولتاژ ورودی 12 ولت
دارای LED تشخیص رطوبت
مشخصات:
ابعاد کلی بدنه	7.5 * 5 سانتی متر
ابعاد بدنه اصلی بدون حساب پایه و فونیکس	3 * 3 سانتی متر

حسگر تشخیص گاز هیدروژن
کاربرد: سنسور گاز هیدروژن مناسب برای سنجش غلظت هیدروژن موجود در هوا می باشد.
تکنولوژی:
سنسورهای گاز از هیتر داخلی کوچک به همراه سنسور الکتروشیمیایی بهره می گیرند. این سنسورها نسبت به طیف گسترده ای از گازها حساس اند. این سنسور توانایی غلظت گاز هیدروژن را از 100ppm تا 1000ppm را دارد. حساسیت بالا نسبت به هیدروژن و حساسیت کم نسبت به الکل و پاسخ گویی سریع از خصوصیات این سنسور است. این سنسور برای راه اندازی به ولتاژ 5V و مقاومت بار نیاز دارد. خروجی این سنسور آنالوگ می باشد.این سنسور با آردوینو سازگار بوده و به راحتی قابل راه اندازی است. کاربردها شناسایی و تشخیص گاز هیدروژن در محیط های خانگی و صنعتی
مشخصات فنی:
نوع سنسور	تشخیص گاز هیدروژن
تعداد پایه برد	4 پایه
ولتاژ ورودی	5 ولت و جریان 180 میلی آمپر
ولتاژ مورد نیاز	5 ولت DC
خروجی	دیجیتال و آنالوگ
خروجی آنالوگ	0 تا 5 ولت
حساسیت زیاد	هیدروژن
حساسیت کم	الکل-گاز مایع
دمای استاندارد	25 درجه سانتیگراد

AQS
حسگر گرد و غبار
کاربرد: این ماژول می تواند ذرات بزرگتر از یک میکرون را با حساسیت بالا شناسایی کند. که شامل دود سیگار، گرد وغبار موجود در خانه ، دانه و گرده گیاهان می شود.
تکنولوژی:
این ماژول یک سنسور متراکم چگالی ذرات است. که قادر است بر مبنای اصل شمارش ذرات چگالی کمی ذرات را اندازه گیری کند.این ماژول می تواند ذرات بزرگتر از یک میکرون را با حساسیت بالا شناسایی کند. که شامل دود سیگار، گرد وغبار موجود در خانه ، دانه و گرده گیاهان می شود. در داخل هیتر جریان هوا به سمت ماژول تحریک میشود.این ماژول دارای یک کانتکت کنترلی و دو کانتکت خروجی می باشد. هنگام استفاده از این ماژول آن را عمودی قرار داده و از جریان هوای مصنوعی نظیر باد دور نگه دارید. اساس عملکرد این سنسور شمارش ذرات موجود در هوامی باشد.این سنسور بدین گونه عمل میکند که با استفاده از یک led که به صورت inferared عمل میکند ذرات موجود در هوا را قابل شناسایی میکند و با کمک یک detector داخلی تعداد ذرات شمارش میشود.در این سنسور دو پایه خروجی وجود دارد .یکی ازپایه ها (vout1) قابل تنظیم و تغییر حساسیت نیست و بر اساس تنظیمات کارخانه ای عمل میکند.پایه دوم خروجی توسط پایه کنترلی (پین 1) قابل کنترل می باشد.برای این کار کافی است یک مقاومت که اندازه آن درجه حساسیت را معلوم میکند به زمین وصل کنیم . حساسیت پایه vout1 در حدود 2.5 برابرپایه vout2 می باشد.در این سنسور یک heater داخلی هم تعبیه شده است.
مشخصات فنی:
ولتاژ تغذیه	5 ولت
جریان مصرفی	90 میلی آمپر
سیگنال خروجی	PWM
مدت زمان رسیدن به پایداری	1 دقیقه
دمای نگه داری	20- تا 80+
رطوبت استاندارد	حداکثر 95 درصد
