سنسور تشخیص حضور انسان

سنسور تشخیص حضور افراد

این سنسورها با ارسال اطلاعات مورد نیاز جهت کنترل هوشمند سوئیچینگ سیستم خنک کننده و کنترل تردد ،بخشی کوچک از سیستم یکپارچه کنترل و مانیتورینگ ارگ در مکان هایی مانند دیتاسنترها و محیط های اداری را دربرمی گیرند. از جمله مشخصات فنی مهم این حسگرها دامنه پوشش دهی، شکل و زاویه پوشش ، زمان و مقدار روشنایی قابل تنظیم ، ایجاد یکپارچگی و هماهنگی با سایر اجزای سیستم هوشمند جهت کنترل موازی سایر سیستم ها مانند سیستم های سرمایش گرمایش، روشنایی اضطراری یا سیستم های امنیتی می باشد.

در ساخت این نوع سنسور هوشمند از جدید ترین فناوری تشخیص حرارت بدن با استفاده از امواج مادون قرمز متصاعد شده از منبع حرارتی استفاده شده است. همچنین با افزودن متغییر هایی چون روشنایی , میزان حساسیت به حرکت و تایمر به کاربر این امکان داده می شود که از این سنسور برای مصارف و اماکن بسیار متفاوت و گوناگون استفاده کند.

از قابلیت های ویژه این سنسور اعلام بازخورد وضعیت است.به عبارت دیگر این سنسور حضور و عدم حضور شخص را اعلام میکند.همچنین این سنسور هنگام تشخیص حضور سارق درمنزل یا تشخیص افراد غیرمجاز در ساختمان های اداری و دیتاسنترها، وضعیت را به صورتی واضح گزارش می دهد.همچنین قابلیت مشاهده وضعیت سنسور و ارسال گزارشات از طریق نرم افزار مرکزی ، کارایی این سنسور را افزایش می دهد.





اساس کارکرد سنسور دیجیتالی- حرارتی تشخیص حضور

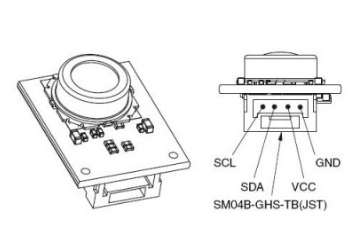

سنسورهای سری DT6 از محصولات شرکت OMRON با حساسیت بالا، امکان تشخیص حضور انسان را میسر می سازند. تکنولوژی این سنسورها همانند تکنولوژی به کار رفته در دوربین های حرارتی است. این سنسور دارای یک آرایه 4×4 برای تشخیص حرارت حاصل از حضور انسان است.سنسور هاي حرارتیTHERMAL  سنسورهايي هستند كه طول موج Infrared محيط اطراف را دريافت مي كنند. جسمي كه دماي آن بالاتر از صفر درجه باشد داراي تشعشعات Infrared يا مادون قرمز است. اما اين موج داراي طول موج هاي مختلف براي درجه حرارتهاي متفاوت است .كاري كه اين سنسور انجام مي دهد در واقع دريافت اين امواج در رنج بدن انسان و تشخيص آن است .بدين وسيله شما يك سنسور حساس به حضور انسان داريد كه فقط به دمای بدن انسان حساس است.

سنسور THERMAL به هر جسمی که داری حرارت باشد واکنش نشان می دهد.این جسم می تواند انسان یا حیوان باشد.هنگامی که یک شخص وارد میدان دید سنسور شود ،در صورتی که انرژی مادون قرمز ارسالی بدن فرد با قسمتی از مدار که انرژی محیط قبلی در آن ثبت شده ، تداخل پیدا کند بخشی از چیپ نسبت به وقتیکه شخص وجود نداشت گرمتر شده و اگر فرد حرکت کند یک نقطه داغ را روی سطح سنسور توسط آینه متمرکز کننده جابجا می کند.

 زاویه دید سنسور دیجیتالی-حرارتی تشخیص حضور

زاویه دید این سنسور در جهت محور x  44 درجه و در جهت محور y  45 درجه می باشد. در طراحی و نصب سنسورها، توجه به وسعت دامنه دید و برد موثر آن از اهمیت بسیار بالایی برخوردار است چرا که بهترین سنسورها اگر در مکان مناسب نصب نشده باشند کارایی خود را تا حد زیادی از دست می دهد.



چگونگی عملکرد "سنسور دیجیتالی–حرارتی تشخیص حضور "با سیستم هوشمند کنترل و مانیتورینگ ارگ

1-در سیستم های هوشمند کنترل و مانیتورینگ ARG سنسورها در شبکه ای یکپارچه واقع شده اند و امکان انواع کنترل ها را برای کاربران فراهم می کنند. در این حالت علاوه بر مدیریت روشنایی می توان سنسور را به منظورهای دیگر از جمله سیستم ضد سرقت نیز به کار برد. و زمانی که کاربر سیستم ضد سرقت را فعال کرده باشد با تشخیص حضور به جای روشن شدن چراغها، سیستم اعلام خطر فعال شده و اطلاع رسانی به پلیس و خود فرد به طور اتوماتیک انجام می شود.

2-در فضاهاي اداری خصوصا اتاق های مهم مانند اتاق سرور به دليل تردد رفت و آمد در ساعات اداري تنظيم اين سنسورهای حضور بايد به گونه اي باشد که بعد از ساعت اداري سنسور فعال گردد. زیرا بعد از ساعتهای اداري ميزان رفت و آمد کارمندان کم شده . جهت امنیت این اتاق ها به واسطه سیستم مدیریت یکپارچه ارگ این سنسور فعال شده و در صورت تشخیص حضور افراد توسط ارسال اس ام اس ،تماس تلفنی،ارسال ایمیل و یا روشن شدن آلارم ،مسئولین را مطلع می سازد.

3-درسیستم های هوشمند کنترل و مانیتورینگ ارگ از روش های مختلفی برای کاهش مصرف انرژی استفاده می شود که تمامی این روش ها مبتنی بر مدیریت سیستم روشنایی بر اساس پویایی ، تشخیص زمان ،تحلیل شرایط محیطی ونیاز کاربران می باشد.
با استفاده از سنسور تشخیص حضور ، پس از زمان معيني از خروج افراد ،چراغها به صورت خودکار خاموش شده و با ورود مجدد آنها روشن می شوند بنابراین عامل فیزیکی روشن کردن چراغ توسط فرد و یا طی کردن مسیر در تاریکی برای رسیدن به کلید حذف می‌گردد و کاربر در هر زمان نور مورد نیاز خود را در اختیار خواهد داشت. این ویژگی سنسور تشخیص حضور بیشتر در اماکنی چون راه پله‌های ساختمان، راهروها و پارکینگ‌ها به کار میرود.

 چرا شما به سنسور های حضور نیاز دارید؟

1-چنانچه از یک سنسور حضور و حرکت به عنوان بخشی از سیستم های امنیتی هوشمند استفاده کنید، سنسور حرکتی با تشخیص حرکت و حضور در دامنه مورد نظر، در زمانی که سیستم امنیتی فعال است، توسط اعلان های مختلف خطر را اعلام می کند.
2-یکی دیگر از مزایای سنسورهای تشخیص حضور که کاربرد فراوانی دارد، به کار گیری آن در سیستم ضد سرقت هوشمند می باشد.در سیستم اعلام سرقت هوشمند می توان چندین منطقه تعریف نمود و هر منطقه رابصورت جداگانه کنترل و مدیریت نمود و در صورت ورود فرد غیرمجاز به ساختمان مورد نظر می توان به راحتی محل حضورش درساختمان هوشمند را تشخیص داد.
3-تا به حال پیش آمده که وارد یک اتاق تاریک شوید و جای کلید ها را پیدا نکنید؟ و یا با دست پر وارد خانه شوید و نتوانید به خاطر این که در دستتان وسایل است، چراغ را روشن کنید؟ سنسور های حضور، برای کاهش نیاز به کلید برای روشنایی، بسیار مفید هستند. با وجود این سنسور ها به راحتی وارد اتاق شوید و اتاق خود را روشن ببینید.
4-کاربرد دیگر سنسور حضور برای خانواده های دارای فرزند می باشد. جدای از تلاش های مادر و پدر، فرزندان همیشه مایل هستند تا تمامی چراغ های خانه را روشن بگذارند. در این حالت، بهترین راهکار، سنسور های تشخیص حضور می باشند. سنسورهای حضور برای تشخیص حرکات کوچک تر، مناسب تر از سنسور های حرکتی هستند. زمانی که حضور فرد در اتاق تشخیص داده نشد، چراغ ها از طریق همین سنسور خاموش خواهند شد. این سنسور ها برای کاهش مصرف انرژی بسیار مناسب هستند.
5-از کاربردهای دیگر سنسور تشخیص حضور، باز و بسته کردن درب های ورودی اتاق های مهم مانند اتاق سرور، اتاق بایگانی، درب پارکینگ و ... می باشد. همچنین ازاین سنسور برای فروشگاه های زنجیره ای و بزرگ استفاده می شود که درب های  ورودی شیشه ای دارند. این کاربرد، بیشتر برای معلولین استفاده می شود که باز و بستن درب برایشان دشوار است. در این صورت با کاهش خطرات، ایمنی نیز افزایش می یابد.

مزایای استفاده از سنسور های حضور جهت کنترل هوشمند روشنایی:

1-صرفه جویی در مصرف برق

باتوجه به اینکه این کلیدها تا زمانی سیستم روشنایی را روشن نگاه می‌دارند که شخصی در محدوده دید کلید قرار داشته باشد و بعد از زمان خروج شخص از محدوده دید کلید و طی شدن زمان تایمر، چراغ خاموش می‌گردد، این کلید می تواند مقدار قابل توجهی از برق مصرفی را در اماکنی که در غیاب افراد همچنان چراغ روشن می‌ماند کاهش دهد.میزان این صرفه جویی به نوع کاربری ساختمان بستگی دارد و با توجه به کاربری های متفاوت به شرح ذیل می باشد:

ساختمان های اداری ۱۵ الی ۷۰ درصد صرفه جویی

رستورانها ۳۰ الی ۷۵ درصد صرفه جویی

کلاسهای درس ۲۰ الی ۷۵ درصد

راهرو ها و راه پله ها ۳۰ الی ۶۰ درصد

خانه های مسکونی ۲۰ الی ۴۵ درصد

سرویس های بهداشتی ۳۰ الی ۷۵ درصد

پارکینگ ها ۳۰ الی ۷۵ درصد

2-جلوگیری از انتقال آلودگی

استفاده از سنسورهای حضور و روشنایی برای جلوگیری از انتقال آلودگی یک نیاز اساسی است چون کلیدها درساختمان ها یکی از عوامل انتقال آلودگی می‌باشند .کاربران در این مکان ها بواسطه ملاحظات بهداشتی تمایل به لمس کلید ندارند، در اکثر مواقع هنگام خروج از خاموش کردن چراغها اجتناب کرده و با روشن ماندن چراغها موجب اتلاف برق می‌گردند. سنسورهای حضور و روشنایی با خاموش کردن خودکار چراغ از اتلاف برق جلوگیری کرده و موجب افزایش بهره وری می گردند.

3-حذف هزینه تهیه کلیدها

با توجه به استفاده از سنسور حضور دیگر نیازی به نصب کلید نخواهد بود که این موضوع در مکان های لوکس که نیاز به کلیدهای لوکس دارند باعث حذف هزینه کلید خواهد شد.
